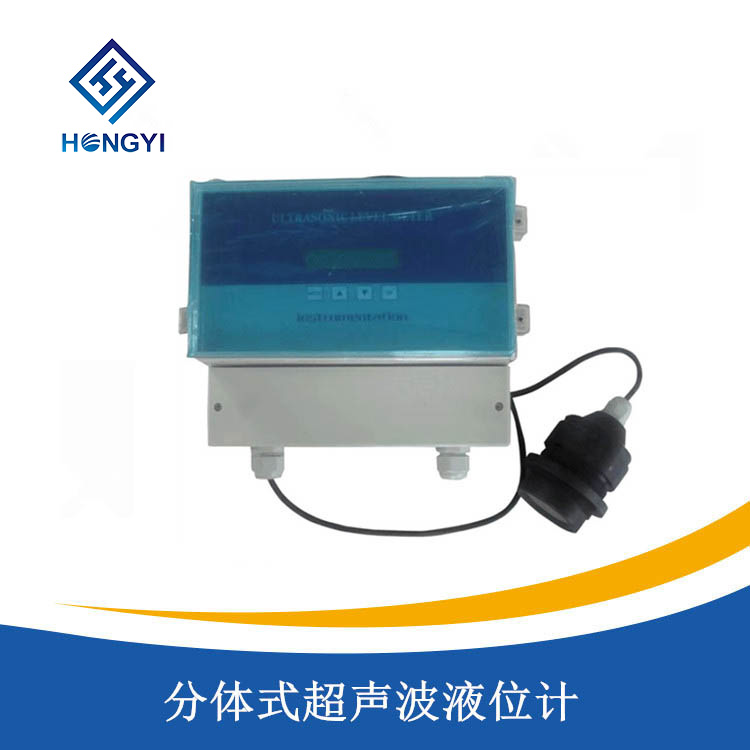

產品簡介

HY-UTG2000系列分體超聲波液位計是一種非接觸式儀表，不跟料體直接接觸，因此故障率低。儀表提供多種安裝方式。儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中，超聲波脈沖由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，由接收電路，濾波電路，包絡電路，轉換成處理器可識別的電信號，處理器記錄下超聲波發射和接收之間的時間，從而計算出傳感器到被測物體的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。

●超聲波液位計采用表面貼裝技術，提高儀器可靠性；

●自動功率調整、增益控制、溫度補償；

●先進的檢測技術，豐富的軟件功能適應各種復雜環境；

●采用波形計算技術，提高儀表的測量精度；

●具有干擾回波的抑止功能保證測量數據的真實；

●16位D/A轉換，提高電流輸出的精度和分辯率；

●傳感器采用四氟乙烯材料，可用于各種腐蝕性場合；

●多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、RS485/RS232數字通信輸出。

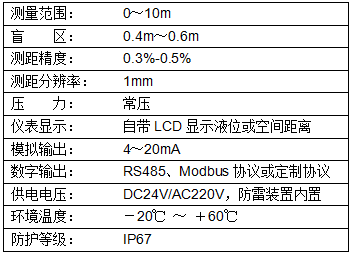

1、基本參數

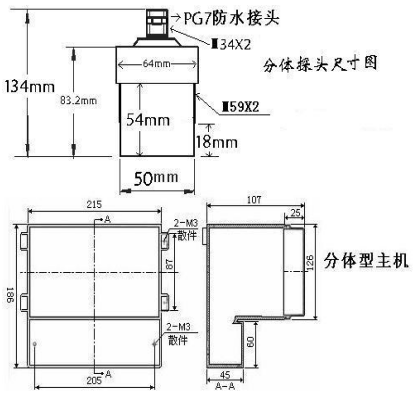

2、外形尺寸

一、分體式超聲波液位計安裝

1、分體式超聲波液位計安裝方式

支架安裝：在被測液體上方水平固定L型支架，用螺絲將液位儀固定在支架上。

法蘭安裝：安裝時，先將法蘭固定在鐵板或盲板上，然后將儀表固定在法蘭上。

2、分體式超聲波液位計安裝原則

●換能器發射面到最低液位的距離，應小于選購儀表的量程。

●換能器發射面到最高液位的距離，應大于選購儀表的盲區。

●換能器的發射面應該與液體表面保持平行。

●換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

●若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

●若換能器發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。

3、安裝注意事項

●儀表外殼最好與大地可靠相連，在室外安裝建議加裝遮陽板以延長儀表使用壽命。

●電線、電纜保護管，要注意防止積水過多。

●儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，最好在儀表的進出線端另外安裝專用的防雷裝置。

●儀表在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出儀表的工作要求時，最好在液位儀周?chē)釉O(shè)防高、低溫裝置。
